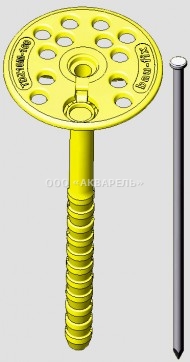

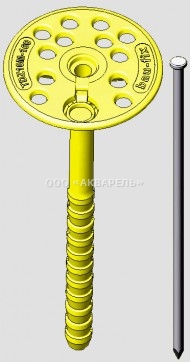

Забивной тарельчатый фасадный дюбель диаметром 10мм, выполненный из ударостойкого блок-сополимера полипропилена (PP) с распорным элементом из стеклонаполненного полиамида (PA). На тарельчатом элементе дюбеля выполнена заглушка для защиты распорного элемента от внешних воздействий. Область применения: Дюбель предназначен для закрепления теплоизоляционных материалов и изделий толщиной до 170 мм к ограждающим конструкциям зданий и сооружений различного назначения. Также возможно применение при устройстве систем теплоизоляции «мокрого» типа с тонким наружным штукатурным слоем и в конструкциях навесных фасадных систем с воздушным зазором при высоте здания не более 8м. Возможно использование при закреплении различных материалов, как на вертикальных, так и на горизонтальных поверхностях в соответствии с требованиями по пожарной безопасности. Дюбели могут применяться при строительстве, реконструкции и ремонте зданий и сооружений I, II и III уровней ответственности, в том числе жилых. Рекомендации по применению: Дюбели предназначены для закрепления всех видов теплоизоляции (каменная вата, ламели, пенополистирол, пробковые плиты, плиты из легких материалов и т.д.). Минимальная глубина анкеровки в полнотелых строительных материалах (бетон, природный камень и т.д.) – не менее 25 мм Глубина анкеровки в пустотелых строительных материалах (пенобетонные блоки, пустотелый кирпич и т.д.) – не менее 90 мм. Стандартная глубина анкеровки – не менее 50 мм. Диаметр используемого сверла – 10 мм. Метод установки – забивной. Материалы основания: Бетон тяжелый, легкий; Ячеистый бетон, мелкозернистый поризованный и изделия из него Керамзитобетонные блоки. Полнотелый кирпич керамический, силикатный. Пустотелый керамический кирпич, силикатный. Блоки полнотелые из легкого бетона. Расчетные параметры: При проектировании выполняется расчет несущей способности крепежного соединения в соответствии с методиками, утвержденными в установленном порядке. Штукатурные слои и выравнивающие покрытия не являются несущими и не учитываются при определении глубины анкеровки. Упаковка и маркировка: Дюбели упаковываются в коробки по 200, 250 и 1000 шт. На тарельчатом элементе дюбеля наносится маркировка производителя bau-fix, тип и длина дюбеля. Рекомендации по установке: Сверление отверстий: Сверление отверстий в несущем основании необходимо производить перпендикулярно его плоскости с помощью перфоратора (с отбойным воздействием специального сверла) в полнотелых основаниях, таких как бетон и бетонные блоки, полнотелый силикатный или керамический кирпич, керамзитобетон и т.п.; дрели (без отбойного воздействия специального сверла) в пустотелых, щелевых керамических материалах, а также в ячеистом бетоне. Очистка отверстия: Остатки сверления должны быть тщательно удалены из отверстия Установочные параметры: Минимальная толщина несущего основания – глубина анкеровки + 30 мм Минимальное расстояние между осями дюбелей – 80 мм Минимальное расстояние до края несущего основания – 80 мм Минимальное расстояние до заполненного шва – 50 мм Минимальное расстояние до незаполненного шва – 80 мм Глубина отверстия: Глубина отверстия должна превышать глубину анкеровки дюбеля не менее чем на 10 мм. Места установки: При выборе места установки дюбелей необходимо учитывать расположение арматуры и других включений, препятствующих сверлению отверстий. Установка дюбелей: Установка дюбеля производится в исходное положение легкими ударами при помощи молотка по распорному элементу дюбеля. Контроль установки: Дюбель установлен правильно, если головка распорного элемента полностью утоплена в посадочное гнездо гильзы дюбеля. Контрольные испытания: До начала работ по установке дюбелей на объекте необходимо проведение контрольных испытаний для определения фактических значений выдергивающих усилий, характеризующих прочностные свойства материала основания по методике, утвержденной в установленном порядке.
